الخطوة الأولى: احسب الحجم
في مقياس 1:100، كل 100 وحدة حقيقية تصبح وحدة واحدة في المجسم. إذا كان طول المبنى 30 متراً، يصبح 30 سنتيمتراً. أضف المسافات المحيطة وحدود الموقع والقاعدة قبل اتخاذ القرار.
اكتب طول وعرض وارتفاع المشروع بعد التصغير. هذه الأرقام تحدد هل يمكن طباعة النموذج قطعة واحدة، وهل يدخل في مساحة العرض والنقل.
مقارنة المقاييس
| المقياس | مناسب عادة لـ | ما الذي يبقى واضحاً؟ | ملاحظة |
|---|---|---|---|
| 1:500 | المخطط العام والتخطيط العمراني | الكتل والطرق والفراغات | تفاصيل الواجهات محدودة |
| 1:200 | مواقع متعددة الكتل ومبانٍ كبيرة | العلاقات والواجهات الرئيسية | يحتاج تبسيط العناصر الصغيرة |
| 1:100 | مبنى واحد ومشروعات تخرج كثيرة | الكتلة والفتحات وعناصر واجهة مختارة | وازن بين الموقع وحجم القاعدة |
| 1:50 | تفاصيل واجهة أو فراغ داخلي | الأبواب والنوافذ والتكوينات الدقيقة | قد يصبح المبنى الكامل كبيراً |
اختبر أصغر عنصر مهم
إذا كان عرض عمود في الحقيقة 20 سنتيمتراً، فسيصبح 2 ملليمتر عند 1:100 و1 ملليمتر عند 1:200. هل يمكن طباعته وحمايته؟ وهل سيظل واضحاً؟ طبّق الحساب على النوافذ والدرابزين والمظلات والأشجار قبل اعتماد المقياس.
ليس المطلوب طباعة كل عنصر بسماكته الحقيقية دائماً. يمكن تضخيم سماكة عنصر بصرياً أو تبسيطه، بشرط أن يظل الوصف صادقاً وأن يخدم العرض.
ابدأ من غرض المجسم
الموقع العام
إذا كان الهدف شرح الحركة والطرق والفراغات، أعط الأولوية لمساحة الموقع على تفاصيل الواجهات. مقاييس 1:200 و1:500 قد تكون منطقية.
واجهة المبنى
إذا كانت اللغة المعمارية والفتحات والبروزات هي الموضوع، فكر في 1:100 أو جزء بمقياس 1:50.
الفراغ الداخلي
نموذج المسقط أو القطاع يحتاج حجماً يسمح بقراءة الجدران والأثاث ومسارات الحركة. أحياناً يكون تنفيذ جزء من المشروع أفضل من تصغير المبنى كله.
مقياسان في عرض واحد
يمكن عمل نموذج موقع عام بمقياس 1:500 مع كتلة تفصيلية مستقلة عند 1:100 أو 1:50. هذا الحل يشرح السياق والتفصيل من دون بناء قاعدة ضخمة.

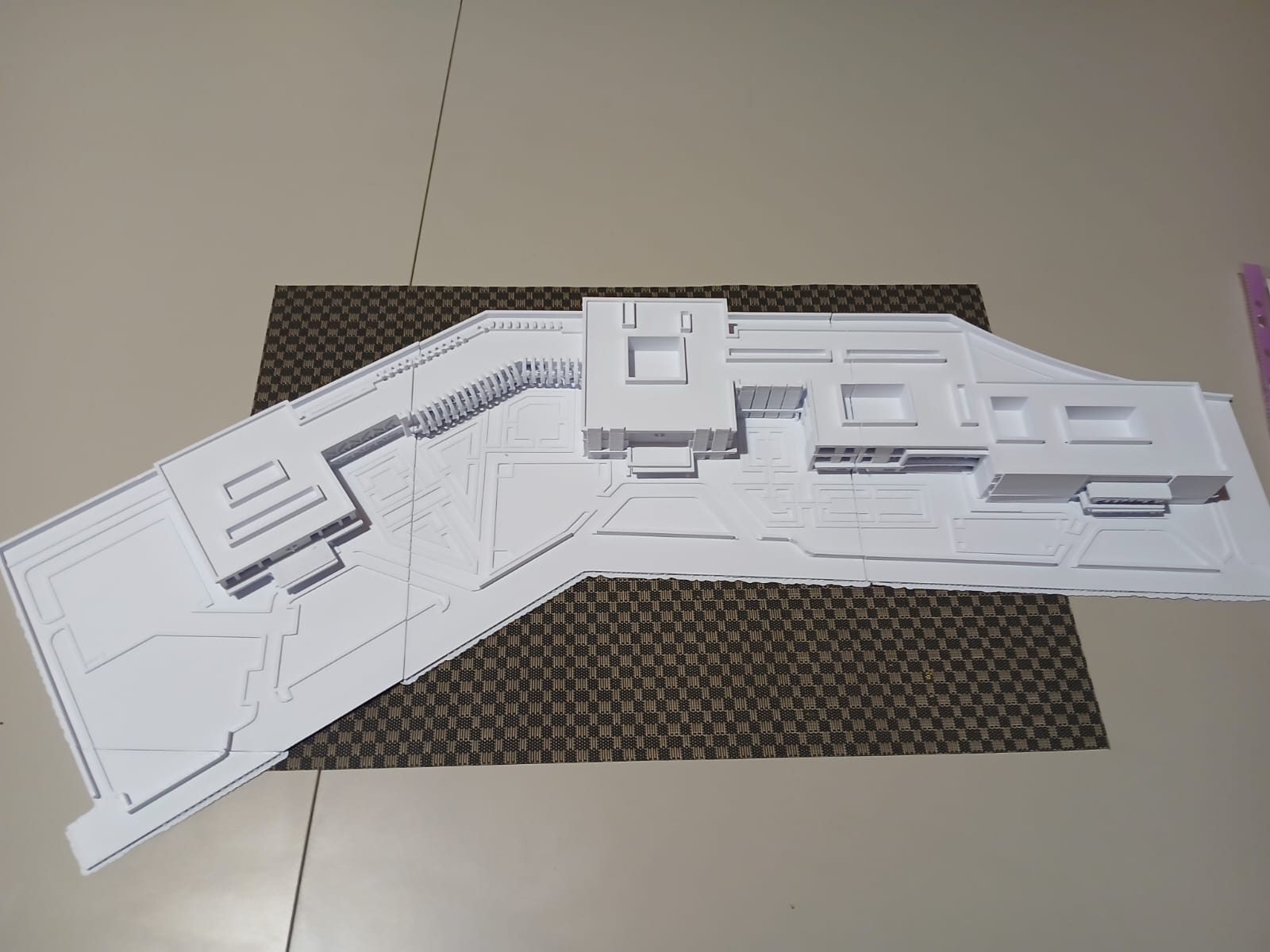

مثال مصور
تأثير المقياس في السعر
تكبير المقياس يزيد الحجم والخامة وعدد الأجزاء غالباً. لكن تصغيره جداً قد يتطلب إعادة تصميم التفاصيل أو طباعة أجزاء دقيقة بتقنية مختلفة. لذلك لا تفترض أن أصغر مقياس هو الأرخص دائماً.
راجع عوامل تكلفة المجسم بعد حساب الأبعاد.
قائمة اعتماد المقياس
- أبعاد الموقع والمبنى الحقيقية.
- أبعاد المجسم والقاعدة بعد التصغير.
- مساحة العرض والنقل.
- أصغر ثلاثة عناصر يجب أن تبقى واضحة.
- مستوى تفاصيل الواجهة.
- هل تحتاج موقعاً كاملاً أم جزءاً تفصيلياً؟
- إمكانية فصل المباني أو القاعدة.
أرسل هذه الحسابات مع الملف، ويمكن مراجعة المقياس قبل بدء تجهيز كل التفاصيل.
إجابات قبل أن تبدأ
ما المقياس المناسب لمشروع تخرج؟
يعتمد على حجم المشروع ومساحة العرض. 1:100 شائع لمبنى واحد، و1:200 أو 1:500 للمواقع الأكبر، لكن القرار يحتاج حساب الأبعاد.
هل يمكن استخدام مقياسين؟
نعم. يمكن عرض الموقع بمقياس أصغر مع جزء تفصيلي مستقل بمقياس أكبر.
كيف أحسب حجم المجسم؟
اقسم البعد الحقيقي على رقم المقياس بعد توحيد الوحدات. طول 20 متراً يصبح 20 سم عند 1:100.
